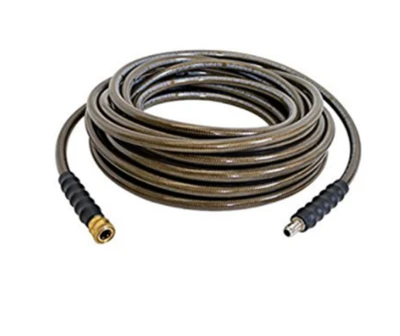

Hochdruck-Hydraulikschlauch
Ein Hydraulikschlauch ist ein flexibles Rohr, das zum Transport von Hochdruckflüssigkeit in Hydrauliksystemen verwendet wird. Es besteht aus einer inneren Gummischicht, einer Verstärkungsschicht und einer äußeren Gummischicht. Es zeichnet sich durch hohe Druckfestigkeit, Impulsfestigkeit und gute Flexibilität aus. Der Hydraulikschlauch Hangzhou Haikuo hat die Zertifizierungen ISO9001:2008, MSHA, SGS, FDA, GOST und andere bestanden. Unsere Schläuche entsprechen den SAE- und DIN EN-Normen und werden häufig in Maschinenbau, Bergbauausrüstung, Landmaschinen, Schiffshydraulik und anderen Bereichen eingesetzt.
Einteilung nach Anwendungsszenario
Allgemeiner Hydraulikschlauch (Serie SAE 100R)
Standard-Industrieanwendungen
01
Ultra-Hochdruckschlauch (EN 856 4SP/4SH)
Berstdruck Größer oder gleich dem 4-fachen Arbeitsdruck
02
Hochtemperaturschlauch (-40 Grad ~+150 Grad)
Stahlerzeugung, Gießereiindustrie
03
Antistatischer Schlauch
Kraftstoffförderung, brennbare Umgebung
04
Schlauch in Lebensmittelqualität (FDA-zertifiziert)
Ausrüstung für die Lebensmittelverarbeitung
05
- Innenrohr: ölbeständiger synthetischer Gummi.
- Verstärkungsschicht: Faser- oder Stahldrahtgeflecht-Wicklungsverstärkung
- Deckschicht: abriebfester, ozon-beständiger, kohlenwasserstoff-beständiger Synthesekautschuk.
Gängige Farben: Schwarz, Grau, Blau, Gelb, Rot usw.
Zu unseren Produkten gehören
SAE 100 R1, SAE 100 R2, SAE 100 R3, SAE 100 R5, SAE 100 R6, SAE 100 R7, SAE 100 R8, SAE 100 R12, SAE 100 R13, SAE 100 R14, SAE 100 R15, SAE 100 R16 , SAE 100 R17, SAE 100R19;
EN 853 1SN, EN 853 2SN, EN 854 2TE, EN 854 3TE, EN 855 R7, EN 855 R8, EN 856 4SP,EN 856 4SH, EN 857 1SC ,EN 856 2SC;
ISO 1436 1SN, ISO 1436 2SN, ISO 11237 1SC, ISO 1437 2SC
| Teile-Nr | Langweilig | Schlauch LD. | Geflecht OD | HoseOD | MaxW.P. | Min. BP | Min. Biegeradius | Weiaht | |||||
| In | mm | mm | In | mm | psi | mpa | psi | mpa | In | mm | kg/m | ||
| HQ-1SN-03 | 4 | 3/16" | 4.8 | 9.5 | 0.47 | 11.9 | 3630 | 25.0 | 14520 | 100.1 | 3.5 | 89 | 0.19 |
| HQ-1SN-04 | 6 | 1/4" | 6.4 | 11.1 | 0.53 | 13.6 | 3270 | 22.5 | 13080 | 90.2 | 4.0 | 102 | 0.21 |
| HQ-1SN-05 | 8 | 5/16" | 7.9 | 12.7 | 0.59 | 15.1 | 3120 | 21.5 | 12480 | 86.0 | 4.5 | 114 | 0.24 |
| HQ-1SN-06 | 10 | 3/8" | 9.5 | 15.1 | 0.68 | 17.5 | 2615 | 18.0 | 10460 | 72.1 | 5.0 | 127 | 0.33 |
| HQ-1SN-08 | 13 | 1/2" | 12.7 | 18.3 | 0.81 | 20.7 | 2320 | 16.0 | 9280 | 64.0 | 7.0 | 178 | 0.41 |
| HQ-1SN-10 | 16 | 5/8" | 15.9 | 21.4 | 0.93 | 23.8 | 1890 | 13.0 | 7560 | 52.1 | 8.0 | 203 | 0.45 |
| HQ-1SN-12 | 19 | 3/4" | 19.0 | 25.4 | 1.09 | 27.8 | 1530 | 10.5 | 6120 | 42.2 | 9.5 | 241 | 0.58 |
| HQ-1SN-16 | 25 | 1" | 25.4 | 33.3 | 1.40 | 35.8 | 1280 | 8.8 | 5120 | 35.3 | 12.0 | 305 | 0.88 |
| HQ-1SN-20 | 32 | 1 1/4" | 31.8 | 40.5 | 1.69 | 43.1 | 920 | 6.3 | 3680 | 25.4 | 16.5 | 419 | 1.23 |
| HQ-1SN-24 | 38 | 1 1/2" | 38.1 | 46.8 | 1.97 | 50.1 | 730 | 5.0 | 2920 | 20.1 | 20.0 | 508 | 1.51 |
| HQ-1SN-32 | 50 | 2" | 50.8 | 60.2 | 2.50 | 63.6 | 580 | 4.0 | 2320 | 16.0 | 25.0 | 635 | 1.97 |
| Teile-Nr | Langweilig | HoseLD. | Geflecht OD | Schlauch-Außendurchmesser | Max WP | Min. BP | Min. Biegeradius | Weiaht | |||||
| In | rrtn | mm | i n | rrtn | nsi | mna | nsi | mna | In | mm | kW/m | ||
| HQ-2SN-03 | 4 | 3/16' | 4.8 | 11.1 | 0.48 | 13.4 | 6000 | 41.4 | 24000 | 165.5 | 3.5 | 89 | 0.31 |
| HQ-2SN-04 | 6 | 1/4" | 6.4 | 12.7 | 0.59 | 15.1 | 5800 | 40.0 | 23200 | 160.0 | 4.0 | 100 | 0.33 |
| HQ-2SN-05 | 8 | 5/16' | 7.9 | 14.3 | 0.65 | 16.6 | 5000 | 35.0 | 20300 | 140.0 | 4.5 | 115 | 0.39 |
| HQ-2SN-06 | 10 | 3/8" | 9.5 | 16.7 | 0.75 | 19.1 | 4800 | 33.1 | 19200 | 132.4 | 5.0 | 125 | 0.5 |
| HQ-2SN-08 | 13 | 1/2" | 12.7 | 19.8 | 0.88 | 22.2 | 4000 | 27.6 | 16000 | 110.3 | 7.0 | 180 | 0.59 |
| HQ-2SN-10 | 16 | 5/8" | 15.9 | 23 | 1 | 25.4 | 3630 | 25.0 | 14520 | 100.1 | 8.0 | 200 | 0.71 |
| HQ-2SN-12 | 19 | 3/4" | 19.0 | 27 | 1.16 | 29.4 | 3120 | 21.5 | 12480 | 86.0 | 9.5 | 240 | 0.86 |
| HQ-2SN-16 | 25 | 1" | 25.4 | 34.9 | 1.5 | 38.1 | 2400 | 16.5 | 9600 | 66.2 | 12.0 | 300 | 1.28 |
| HQ-2SN-20 | 32 | 1 1/4" | 31.8 | 44.5 | 1.88 | 48.3 | 1820 | 12.5 | 7280 | 50.2 | 16.5 | 420 | 2.02 |
| HQ-2SN-24 | 38 | 1 1/2" | 38.1 | 44.9 | 2.13 | 54.6 | 1310 | 9.0 | 5240 | 36.1 | 20.0 | 500 | 2.2 |
| HQ-2SN-32 | 50 | 2" | 50.8 | 50.8 | 2.63 | 67.3 | 1160 | 8.0 | 4640 | 32.0 | 25.0 | 630 | 2.85 |
| Teil | Schlauchgrößen-ID | Schlauch-Außendurchmesser | Max. Arbeitsdruck | Min. Biegeradius | Min. Berstdruck | Gewicht | |||||
| In | LÄRM | In | mm | psi | mpa | In | mm | psi | mpa | (kg/m) | |
| R3-04 | 1/4 | 6.4 | 0.56 | 14.3 | 1250 | 8.6 | 3 | 76 | 5000 | 34.5 | 0.16 |
| R3-05 | 5/16 | 7.9 | 0.68 | 17.5 | 1200 | 8.3 | 4 | 102 | 4800 | 33.1 | 0.25 |
| R3-06 | 3/8 | 9.5 | 0.75 | 19.1 | 1125 | 7.8 | 4 | 102 | 4500 | 31 | 0.28 |
| R3-08 | 1/2 | 12.7 | 0.93 | 23.8 | 1000 | 6.9 | 5 | 127 | 4000 | 27.6 | 0.41 |
| R3-10 | 5/8 | 15.9 | 1.06 | 27.0 | 875 | 6.0 | 5.5 | 140 | 3500 | 24.1 | 0.47 |
| R3-12 | 3/4 | 19 | 1.25 | 31.8 | 750 | 5.2 | 6 | 152 | 3000 | 20.7 | 0.65 |
| R3-16 | 1 | 25.4 | 1.5 | 38.1 | 565 | 3.9 | 8 | 203 | 2260 | 15.6 | 0.78 |
| R3-20 | 1 1/4 | 31.8 | 1.75 | 44.4 | 377 | 2.6 | 10 | 254 | 1508 | 10.4 | 1.00 |
| Artikelcode | Schlauch I D. | Schlauch-Außendurchmesser | Arbeitsdruck | Berstdruck | Mm.Biegeradius | Gewicht | ||||||
| Zoll | mm | Zoll | mm | psi | MPa | psi | MPa | Zoll | mm | kg/m | Ib/ft | |
| R5-05 | 3/16" | 5 | 0.54 | 13.7 | 3045 | 21 | 12180 | 84 | 3 | 75 | 0.24 | 0.16 |
| R5-06 | 1/4" | 6.3 | 0.6 | 15.3 | 3045 | 21 | 12180 | 84 | 3.3 | 85 | 0.28 | 0.19 |
| R5-08 | 5/16" | 8 | 0.69 | 17.6 | 2275 | 15.7 | 9135 | 63 | 4 | 100 | 0.35 | 0.24 |
| R5-11 | 13/32" | 11 | 0.79 | 20 | 2030 | 14 | 8120 | 56 | 4.5 | 115 | 0.38 | 0.26 |
| R5-13 | 1/2" | 12.5 | 0.95 | 24 | 1785 | 12.2 | 7105 | 49 | 5.5 | 140 | 0.51 | 0.34 |
| R5-16 | 5/8" | 16 | 1.1 | 28 | 1525 | 10.5 | 1740 | 42 | 6.5 | 165 | 0.68 | 0.46 |
| R5-22 | 7/8" | 22 | 1.27 | 32.2 | 812 | 5.6 | 3248 | 22.4 | 7.3 | 185 | 0.7 | 0.47 |
| R5-29 | 1.1/8" | 29 | 1.53 | 38.9 | 625 | 4.3 | 2538 | 17.5 | 9 | 230 | 0.8 | 0.54 |
| R5-35 | 1 3/8" | 35 | 1.78 | 45.2 | 507.5 | 3.5 | 2030 | 14 | 10.4 | 265 | 0.93 | 0.63 |
| R5-46 | 1 13/16" | 46 | 2.27 | 57.6 | 348 | 2.4 | 1421 | 9.8 | 13.2 | 335 | 1.32 | 0.89 |
| R5-60 | 2 3/8" | 60 | 2.92 | 74.2 | 348 | 2.4 | 1421 | 9.8 | 24 | 610 | 2.96 | 2.00 |
| R5-76 | 3" | 76 | 3.6 | 91.7 | 203 | 1.4 | 812 | 5.6 | 33 | 840 | 4.1 | 2.77 |
| Teile-Nr | Langweilig | Schlauch LD. | Geflecht OD | Schlauch-Außendurchmesser | Max WP | Min.BP | Min. Biegeradius | Gewicht | |||||
| In | mm | mm | In | mm | psi | mpa | psi | mpa | In | mm | kg/m | ||
| Hauptquartier-R6-03 | 4 | 3/16" | 4.8 | 10.3 | 0.43 | 11.1 | 500 | 3.4 | 2000 | 11 | 2 | 51 | 0.09 |
| Hauptquartier-R6-04 | 6 | 1/4" | 6.4 | 11.9 | 0.5 | 12.7 | 400 | 2.8 | 1600 | 11 | 2.5 | 64 | 0.12 |
| Hauptquartier-R6-05 | 8 | 5/16" | 7.9 | 13.5 | 0.56 | 14.3 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.135 |
| Hauptquartier-R6-06 | 10 | 3/8" | 9.5 | 15.1 | 0.62 | 15.9 | 400 | 2.8 | 1600 | 11 | 3 | 76 | 0.16 |
| Hauptquartier-R6-08 | 13 | 1/2" | 12.7 | 19 | 0.7 | 19.8 | 400 | 2.8 | 1600 | 11 | 4 | 102 | 0.23 |
| Hauptquartier-R6-10 | 16 | 5/8" | 15.9 | 22.2 | 0.9 | 23 | 350 | 2.4 | 1400 | 10 | 5 | 125 | 0.29 |
| Hauptquartier-R6-12 | 19 | 3/4" | 19.0 | 25.4 | 1.04 | 26.6 | 350 | 1.7 | 1200 | 10.8 | 5.5 | 140 | 0.38 |
| Hauptquartier-R6-16 | 25 | 1" | 25.4 | 1.38 | 35 | 350 | 1.7 | 1200 | 10.8 | 6 | 150 | 0.46 | |
| Teile-Nr | LD. | OD | W.P. | B.P. | Biegeradius | Gewicht | ||||||
| In | mm | mm | In | psi | mpa | psi | mpa | In | mm | kg/m | lb/ft | |
| R7-05 | 3/16" | 0.45 | 5 | 11.4 | 3045 | 21 | 12180 | 84 | 3.5 | 90 | 0.073 | 0.049 |
| R7-06 | 1/4" | 0.54 | 6.3 | 13.7 | 2785 | 19.2 | 11165 | 77 | 39 | 100 | 0.09 | 0.06 |
| R7-08 | 5/16" | 0.61 | 8 | 15.6 | 2535 | 17.5 | 10150 | 70 | 4.5 | 115 | 0.128 | 0.086 |
| R7-10 | 3/8" | 0.72 | 10 | 18.4 | 2275 | 15.7 | 9135 | 63 | 4.9 | 125 | 0.155 | 0.104 |
| R7-13 | 1/2" | 0.89 | 12.5 | 22.5 | 2030 | 14 | 8120 | 56 | 7.1 | 180 | 0.224 | 0.151 |
| R7-16 | 5/8" | 1.02 | 16 | 25.8 | 1525 | 10.5 | 6090 | 42 | 8.1 | 205 | 0.277 | 0.186 |
| R7-19 | 3/4" | 1.13 | 19 | 28.6 | 1260 | 8.7 | 5075 | 35 | 9.4 | 240 | 0.33 | 0.222 |
| R7-25 | 1" | 1.44 | 25 | 36.7 | 1015 | 7 | 4060 | 28 | 11.8 | 300 | 0.403 | 0.271 |
| ltem-Code | I.D. | D.O. | W.p. | B.P. | Biegeradius | Gewicht | ||||||
| In | mm | In | mm | psi | mpa | psi | mpa | In | mm | kg/m | Ib/ft | |
| R8-05 | 3/16" | 5 | 0.57 | 14.6 | 5000 | 35 | 18270 | 140 | 5 | 125 | 0.7 | 0.47 |
| R8-06 | 1/4" | 6.3 | 0.66 | 16.8 | 5000 | 35 | 16240 | 140 | 7 | 180 | 0.83 | 0.58 |
| R8-10 | 3/8" | 10 | 0.8 | 20.3 | 4060 | 28 | 12180 | 112 | 9.4 | 240 | 1.3 | 0.87 |
| R8-13 | 1/2" | 12.5 | 0.97 | 24.6 | 3553 | 24.5 | 12180 | 98 | 11.8 | 300 | 1.7 | 1.14 |
| R8-16 | 5/8" | 16 | 1.17 | 29.8 | 2784 | 19.2 | 10150 | 77 | 16.5 | 420 | 3.08 | 2.07 |
| R8-19 | 3/4" | 19 | 1.3 | 33 | 2277 | 15.7 | 8120 | 63 | 20 | 500 | 4.3 | 2.89 |
| R8-25 | 1" | 25 | 1.52 | 38.6 | 2030 | 14 | 8120 | 56 | 26 | 660 | 5.63 | 3.78 |
| Artikelcode | Schlauch-ID | Schlauch-Außendurchmesser | Arbeitsdruck | Berstdruck | Min. Biegeradius | Gewicht | ||||||
| Zoll | mm | Zoll | mm | psi | MPa | psi | MPa | Zoll | mm | kg/m | Ib/ft | |
| R10-06 | 1/4" | 6.3 | 0.8 | 21.4 | 8845 | 61 | 35525 | 245 | 5 | 125 | 0.73 | 0.49 |
| R10-10 | 3/8" | 10 | 1.0 | 24.6 | 7612.5 | 52.5 | 30450 | 210 | 6 | 150 | 0.82 | 0.55 |
| R10-13 | 1/2" | 12.5 | 1.1 | 28.6 | 6307.5 | 43.5 | 25375 | 175 | 8 | 200 | 0.96 | 1.42 |
| R10-19 | 3/4" | 19 | 1.5 | 37.3 | 5075 | 35 | 20300 | 140 | 11 | 280 | 1.65 | 1.11 |
| R10-25 | 1" | 25 | 1.8 | 45.6 | 4060 | 28 | 16240 | 112 | 14 | 360 | 2.3 | 1.55 |
| R10-32 | 1.1/4" | 31.8 | 2.1 | 52.4 | 3045 | 21 | 12180 | 84 | 18 | 460 | 3.25 | 2.18 |
| R10-38 | 1.1/2" | 38 | 2.3 | 58.7 | 2537.5 | 17.5 | 10150 | 70 | 22 | 560 | 3.95 | 2.65 |
| R10-51 | 2" | 51 | 2.8 | 72.1 | 2537.5 | 17.5 | 10150 | 70 | 28 | 710 | 4.95 | 3.33 |
Die richtige Auswahl der Hydraulikschläuche wirkt sich direkt auf die Sicherheit und Effizienz des Systems aus. Durch die Auswahl passender Schläuche je nach Druckniveau, Medientyp und Umgebungsbedingungen sowie durch regelmäßige Wartung kann die Lebensdauer maximiert werden.
★ Wartungs- und Austauschzyklus
Tägliche Inspektion: Risse in der äußeren Gummischicht, freiliegender Stahldraht, Ölaustritt aus der Verbindung
★ Ersatzkriterien:
Auf der Oberfläche treten „Pythonmuster“-Risse auf (Alterungserscheinungen)
Arbeitsdruck sinkt um mehr als 10 %
- Empfohlene Lebensdauer: 3~5 Jahre (je nach Nutzungsintensität)
Warum sollten Sie sich für den Hydraulikschlauch Hangzhou Haikuo entscheiden? ——20 Jahre Fokus, ein Experte für hydraulische Getriebe, dem 15000+ Kunden weltweit vertrauen
Im Bereich der hydraulischen Übertragung wirkt sich die Qualität des Schlauchs direkt auf die Sicherheit und Betriebseffizienz der Ausrüstung aus. Hangzhou Haikuo Hydraulics ist seit mehr als 20 Jahren stark in der Branche engagiert. Mit hervorragender Produktqualität, einem äußerst wettbewerbsfähigen Preissystem und perfektem After-Sales--Service ist es zu einem langfristigen Partner von mehr als 10.000 Unternehmen weltweit geworden.
1. 20 Jahre Branchenerfahrung, technologisch fortschrittlicher Fertigungsexperte
Das 2003 gegründete Unternehmen konzentriert sich auf die Forschung, Entwicklung und Produktion von Hydraulikschläuchen und verfügt über eine komplette Rohstoffverarbeitung → Weben/Wickeln → Vulkanisieren → Testen → Verpacken in der gesamten Industriekette.
Das technische Team wird von Ingenieuren mit mehr als 15 Jahren Erfahrung geleitet, die den Produktionsprozess kontinuierlich optimieren, um sicherzustellen, dass jeder Schlauch internationalen Standards wie SAE, DIN und GB entspricht
Das unabhängige Labor ist mit Impulsprüfgeräten, Berstdruckprüfgeräten und anderen Geräten ausgestattet, um eine 100-prozentige Werksinspektion zu gewährleisten
2. Vollständige Szenenabdeckung: 100+-Modelle erfüllen verschiedene hydraulische Anforderungen
★ Kernproduktlinie
Drahtgeflechtschlauch (SAE 100R1AT/R2AT): 21~42 MPa, geeignet für Spritzgussmaschinen und landwirtschaftliche Maschinen
Ultra-Hochdruck-Wickelschlauch (EN856 4SP/4SH): 42–70 MPa, speziell für Bergbaumaschinen und Hydraulikhämmer
Hochtemperaturbeständiger Schlauch (-40 Grad ~+150 Grad): die erste Wahl für Stranggussanlagen in Stahlwerken
Antistatischer Schlauch: eine Sicherheitslösung für den Transport von Chemikalien und Kraftstoffen
★ Anpassungsfähigkeit
Unterstützt die Anpassung von nicht-standardmäßigen Längen und Anschlüssen (JIC/NPT/BSPP usw.)
Bietet lebensmittel-beständige, säure- und alkali-beständige Schläuche und andere Spezialmaterialien
★ After-System:
- Technischer Support: Kostenlose Auswahlberatung und Installationsspezifikationen
- Qualitätsprobleme: Bereitstellung von Lösungen innerhalb von 48 Stunden
- Regelmäßige Folgebesuche-: Verfolgen Sie die Nutzung und verhindern Sie potenzielle Probleme
